防渗土工布的焊接工艺_防渗土工膜厂家

工程案例
CASE

您的位置: 主页 > 工程案例 >

防渗土工布的焊接工艺

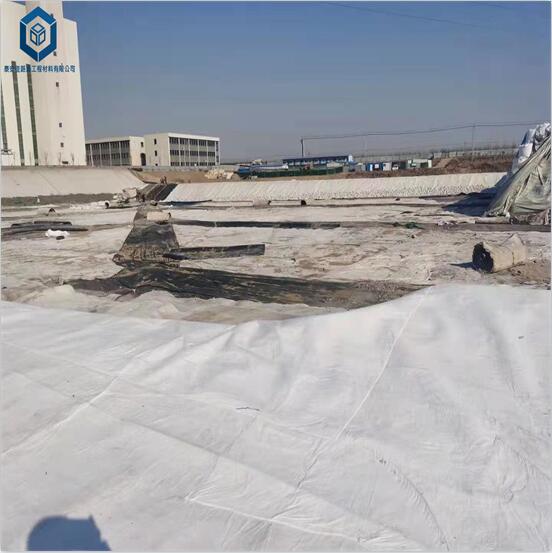

防渗土工布的焊接工艺

防渗土工布由优质聚乙烯原料树脂制成。主要成分为97.5%的HDPE、约2.5%的炭黑、抗老化剂、抗氧化剂、紫外线吸收剂、稳定剂等辅料。防渗土工布可满足环保卫生、水利、建筑、市政工程、园林、景观、石化、矿业、盐业、农业、水产养殖等领域的应用要求。

焊接过程如下：

1.热楔焊机的焊接过程分为：调整压力、设定温度、设定速度、焊缝搭接检查、薄膜加载、启动电机和加压焊接。

2.接头应无油和灰尘。防渗土工布搭接断面表面应无沉淀物等杂物。如果有杂物，必须在焊接前清理干净。

3.每天焊接开始时，必须在现场焊接一根0.9mm×0.3mm试样的搭接宽度不小于10cm，并在现场用拉力机进行剥离和剪切试验。试样合格后，可进行焊接，此时应调整速度、压力和温度。样品上应注明日期、时间和环境温度。热楔焊机在焊接过程中，随时注意焊机的操作，并根据现场实际情况微调速度和温度。

4.焊缝整齐美观，无滑焊、跳焊现象。

5.当土工布长度不够时，需要长拼接。先焊横向焊缝，后焊纵向焊缝。横向焊缝间距大于50cm，为T形，无交叉。

6.相邻土工布焊缝应尽量错开重叠。膜块之间形成的节点应尽可能为T形和十字形。纵向模具在焊缝交叉处用挤压焊机加强。

7.薄膜焊接时不允许出现死角。铺设防渗土工布时，应根据当地温度的变化范围和防渗土工布的性能要求，预留温度变化引起的膨胀变形。

8.当便携式焊机温度控制显示的焊机温度低于200℃时，应在焊接前用干净的布或棉纱将其擦掉。如有必要，应再次打磨。禁止用手擦拭。

9.当接头受到冷凝、潮湿和沉淀物的影响时，应在处理后进行焊接。

10.除非采取了保护措施，否则不得在雨天或接缝处有水分、露水或重沙时进行焊接。

11.当温度低于5℃时，不得按规范要求施工。如果需要施工，焊接前应对焊工进行预热。

12.挤压焊机焊接过程中，应经常检查枪头滑块。如果磨损严重，应及时更换滑块，以免损坏漆膜表面。
13.焊接土工布时，应使用稳压性能良好的发电机供电。在特殊情况下，当使用本地电源时，必须使用电压调节器。

防渗土工布边坡处理：

边坡交叉，即坝坡转弯：铺设和焊接为特殊情况。根据实际情况进行特殊切割，使土工布靠近坝坡基层。否则，将导致“悬浮”或“膨胀”。

施工要点：在该区域，操作人员应仔细测量并将土工布切割成顶部宽底部窄的倒梯形。

库区边坡与库底交汇处，设计中有较多盲沟。

施工要点：先沿距盲沟1.5m的坝面铺设土工布，然后与库底膜连接；相邻两个框架的焊接为：先焊接，然后压入盲沟。

坝管与土工布的连接（见示意图）：首先根据渗滤液通过坝管的直径，将防渗土工布切割成喇叭形管套，并将其分成6-8小块，然后将
管套从大到小依次放入坝管中，然后适当调整管套位置，用热风焊枪临时固定。管套不得有悬挂部件。最后，将管套大小管座焊接在
防渗土工布和渗滤液穿坝管上，并用不锈钢箍加固。

防渗土工布使用时的注意事项：

防渗土工布用于反浸透、气体别离、浸透蒸腾等别离的过程中。

层压法，制备很薄的细密均质膜，然后层压于微孔支持膜上；

防渗土工布制备办法分为四类：

铺防渗土工布后应及时进行防护层施工，避免热收缩导致土工膜变形及紫外线照射导致土工膜老化。

制止触摸可导致聚烯烃功能改变的化学物质，以免防渗布发作持久变形。等离子体气相堆积法，用等离子辉光使微孔支持膜的外表发作细密的均质膜。

防渗土工布在具体的施工过程中，有很多细节需求留意，比如对施工的环境是一个很严厉的考验，有必要思考温度、场所等要素，也需求思考到防渗土工布在衔接上的疑问。
上一篇：HDPE土工膜施工细节下一篇：沼气池防渗膜小能手
